Produktöversikt
Den här förreglade barpansrade kabeln av aluminiumlegering är en hög-låg{1}}lågspänningskabel speciellt designad för industri-, bygg-, solcells-, järnvägs- och byggnadstillämpningar, med märkspänning 0,6-1KV, som helt uppfyller de långsiktiga stabila driftbehoven för komplexa arbetsförhållanden som utomhuskonstruktion och industriell kraftöverföring.
Ledaren använder AA8030-aluminiumlegering med hög-ledningsförmåga, med hög krypmotstånd, hög flexibilitet, hög töjning och förbättrad draghållfasthet, vilket effektivt undviker lös kontakt och brottproblem orsakade av lång-drift och termisk expansion och sammandragning, vilket säkerställer säker och stabil kretsanslutning hela tiden.
Drag
- Dirigent:Kompakt ledare av aluminiumlegering.
- Isolering:Flam-korsbunden-polyeten med flam-och fuktbeständiga-egenskaper.
- Pansarlager:Dubbla ståltejprustningar.
- Slida:90 graders (flamskyddad) miljövänlig polyvinylklorid (PVC).
|
Nominell ledare-tvärsnitt |
Ledardiameter |
Isoleringstjocklek |
Kabelns ungefärliga ytterdiameter |
Kabelns ungefärliga vikt |
DC-resistans hos ledare vid 20 grader |
Kabelströmförande kapacitet |
|
mm2 |
mm |
mm |
mm |
kg/km |
Mindre än eller lika med Ω/km |
A |
|
3×25 |
6.00 |
4.5 |
34.81 |
1084 |
1.200 |
105 |
|
3×35 |
7.00 |
4.5 |
36.45 |
1195 |
0.868 |
132 |
|
3×50 |
8.40 |
4.5 |
40.15 |
1482 |
0.641 |
150 |
|
3×70 |
10.00 |
4.5 |
42.35 |
1669 |
0.443 |
185 |
|
3×95 |
11.60 |
4.5 |
47.78 |
2178 |
0.320 |
220 |
|
3×120 |
13.00 |
4.5 |
50.24 |
2420 |
0.253 |
245 |
|
3×150 |
14.60 |
4.5 |
52.97 |
2720 |
0.206 |
275 |
|
3×185 |
16.20 |
4.5 |
55.49 |
3013 |
0.164 |
315 |
|
3×240 |
18.40 |
4.5 |
62.04 |
3858 |
0.125 |
365 |
|
3×300 |
20.60 |
4.5 |
66.26 |
4417 |
0.100 |
410 |
|
3×400 |
23.80 |
4.5 |
71.45 |
5218 |
0.0778 |
455 |
|
3×500 |
26.60 |
4.5 |
79.77 |
6404 |
0.0605 |
500 |
Kärntekniska parametrar
|
Parameterkategori |
Specifikation |
Parameterkategori |
Specifikation |
|
Modellnummer |
YJLHVS |
Märkspänning |
0,6/1KV |
|
Ledarmaterial |
AA8030 aluminiumlegering |
Isoleringsmaterial |
XLPE (90 grader) |
|
Pansartyp |
Sammankopplat dubbelt stålbälte |
Jacka Material |
Miljöstrålningsbeständig- PVC |
|
Arbetstemperatur |
90 grader |
Böjningsradie |
7D |
|
Antal kärnor |
Anpassning |
Storlek |
Anpassning |
|
Färg |
Personlig anpassning |
MOQ |
100 meter |
|
Certifikat |
CCC/ISO |
Ursprungsort |
Hebei, Kina |
|
Nyckelfunktioner |
Hög krypmotstånd, UV-beständig, bro-fri installation |
Ansökan |
Kraftdistribution, konstruktion, solceller, industri, järnväg, byggnad |

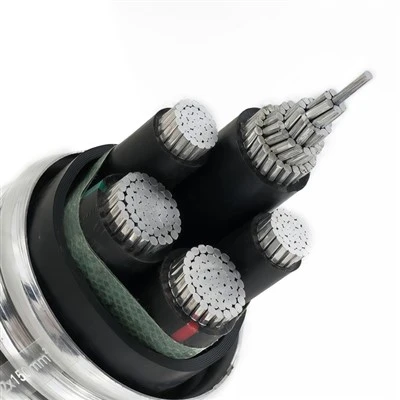

Produktstruktur och tekniska funktioner
Dirigent del:
Tillverkad av AA8030 aluminiumlegering med hög-ledningsförmåga, med hög krypmotstånd, hög flexibilitet, hög töjning och förbättrad draghållfasthet, vilket säkerställer stabil och säker elektrisk anslutning, ingen dålig kontakt orsakad av termisk cykel och mekanisk påfrestning.
Isoleringslager:
Använder 90 graders tvär-polyetenmaterial (XLPE), utrustat med utmärkta fysikaliska egenskaper, enastående värmebeständighet och åldringsbeständighet, vilket möjliggör lämplig minskning av isoleringstjockleken under förutsättningen att isoleringsprestanda säkerställs. Den kommer inte att släppa ut frätande eller giftiga gaser när den bränns, och dess miljöprestanda överensstämmer helt med moderna brandsäkerhetsstandarder och krav.
Pansarlager:
Använder hög-höghållfast dubbelt stålbälte förreglad bar pansar, med starkt tryckmotstånd och slagtålighet, tål stora yttre mekaniska tryck, lämplig för direkt nedgrävning och komplex miljöläggning, inget behov av ytterligare bro eller skyddsrör, ger bro-fri installation.
Höljelager:
Tillverkad av miljövänligt-strålningsbeständigt PVC-material, med god korrosionsbeständighet, syra- och alkalibeständighet, fuktbeständighet, lämplig för ett bredare spektrum av applikationsscenarier, lång livslängd, inte lätt att åldras och spricka.
Kärnfördelar
UV-beständig bepansrad aluminiumstruktur ger kabeln stark anpassningsförmåga utomhus, anti-ultraviolett, väder- och åldringsbeständighet, lämplig för lång-utomhus och utsatt läggning; Design med enkel konstruktionskabel har stark flexibilitet och enkel läggning, stöder bro-fri installation, vilket avsevärt minskar byggkostnaden och -tiden.
Med hög-styrka, sammankopplat pansarskikt, hög-prestanda XLPE-isolering och miljövänlig PVC-mantel, kombinerar den här kabeln säkerhet, miljöskydd, hållbarhet och konstruktionsbekvämlighet, och uppfyller de höga-standardbehoven för industriell kraftöverföring och utomhuskonstruktion.
